• 系列780

• 工作原理反射原理

• 包含2 件 BT-NC滑块

• 专门设计

• 专门设计警告输出

• 光学数据

• 测量区长度432 mm

• 光束距离1 mm

• 光源LED, 红外线

• LED光波长850 nm

• 测量数据

• 小物体直径1 mm

• 电气数据

• 数字开关量输出数1 光束

• 开关量输出1

• 开关量输出2

• 开关元件晶体管, 推挽

• 开关原理深色开关量(PNP)/浅色开关量(NPN)

• 开关元件晶体管, 推挽

• 开关原理UB开关

• 功能警告输出

• 供电电压18 ... 30 V, DC

• 剩余波纹度0 ... 15 %, 来自UB

• 开路电流0 ... 150 mA

• 保护电路反极性保护, 短路保护

• 性能数据

• 输出

• 时序

• 延时800 ms

• 连接

• 类型接头

• 功能供电电源, 信号输出

• 螺纹规格M12

• 类型插头

• 材料金属

• 引脚数5 个引脚

• 编码A-编码

• 连接数量1 光束

• 连接1

• 机械数据

• 设计方形

• 尺寸（宽 x 高 x 长）34.2 mm x 28.6 mm x 517.8 mm

• 外壳材料金属, 铝

• 镜头盖材料塑料(PMMA)

• 净重530 g

• 外壳颜色

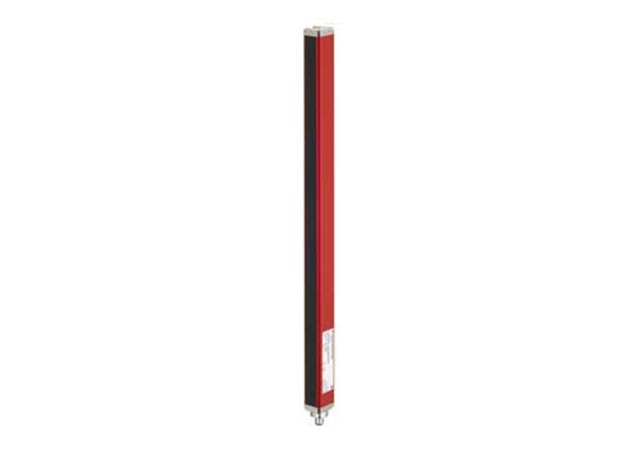

Leuze_ 安全光栅CSR780-01-432/6WHE-M12
